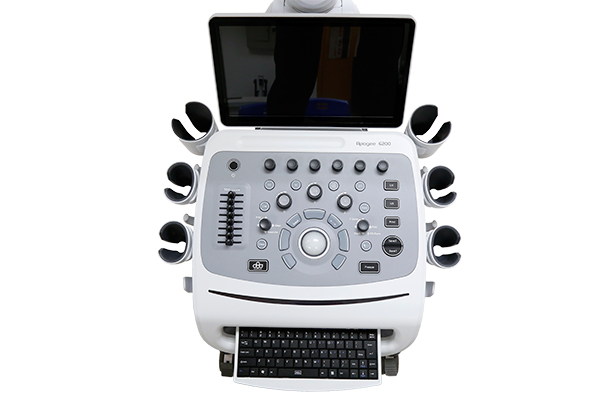

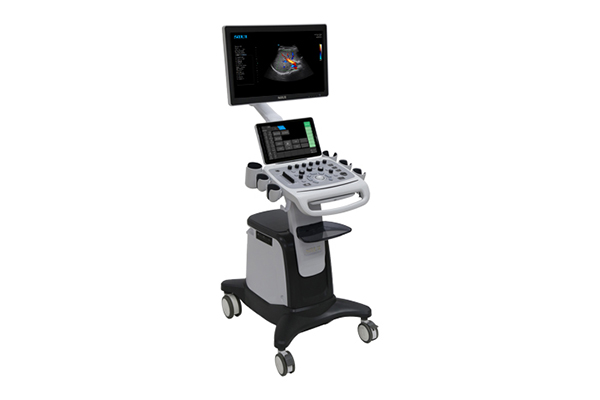

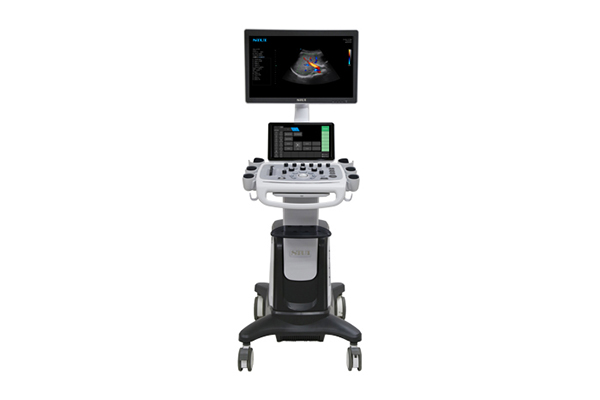

SIUI APOGEE 6200

Галузі застосування
– Черевна порожнина
– Урологія
– Гінекологія
– Акушерство
– Кардіологія
– Ангіологія
– Неврологія
– Щитоподібна та молочна залози, яєчка
– М’язи, зв’язки та сухожилля
– Травматологія-ортопедія
– Анестезіологія-реаніматологія
– Медицина невідкладних станів

Основні переваги
– MFI (Macro Fidelity Imaging) – мультипараметрична оптимізація якості візуалізації
– Nanoview – режим усунення акустичних артефактів та посилення контурів
– Auto-Fit – автоматична адаптація форматів 2D-зображення та Допплера
– Trapezoidal/Extend Imaging – трапезоїдальне розширене зображення
– THI (Tissue Harmonic Imaging) – візуалізація тканинною гармонікою
– XBeam (Spatial Compounding Imaging) – компаундний режим
– Panoscope (Panoramic Imaging) – панорамне сканування

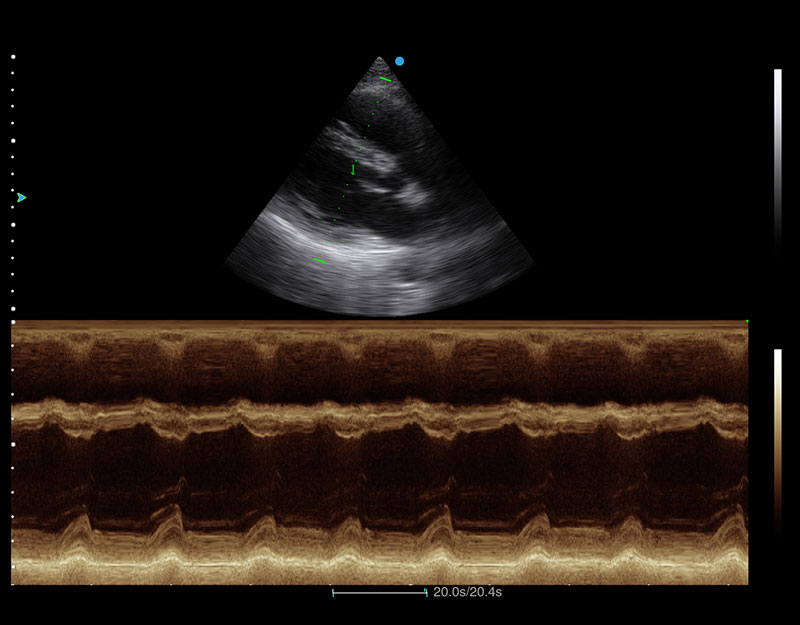

– Anatomic M-Mode – анатомічний М-режим (360°, 3 лінії)
– PWD – імпульсний спектральний Допплер
– HPRF (High Pulse Repetition Frequency) – імпульсний високошвидкісний Допплер

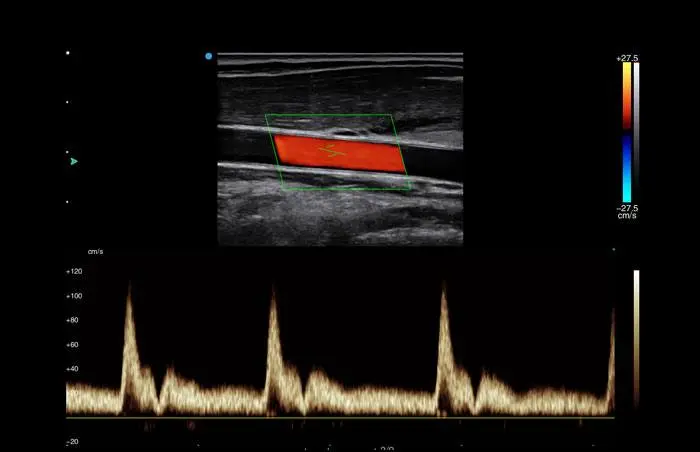

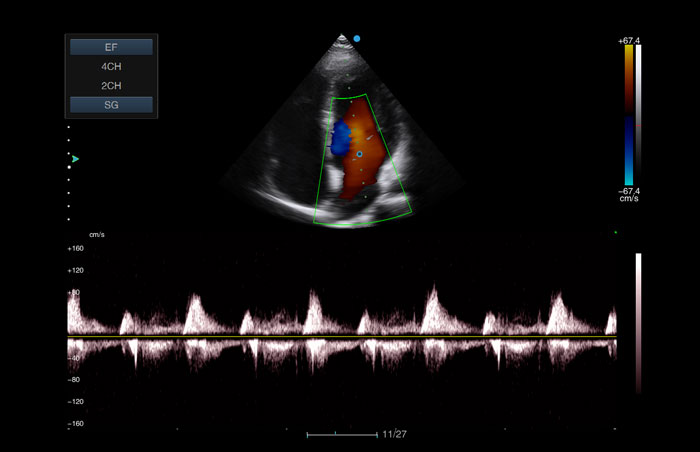

– Doppler Duplex/Triplex – режими Допплера Дуплекс та Триплекс

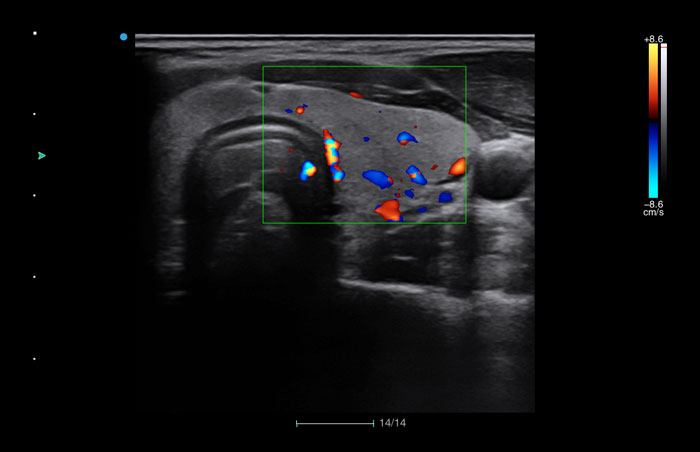

– VS Flow (Micro-flow Enhancement) – посилення кольорової візуалізації мікро-кровоплину

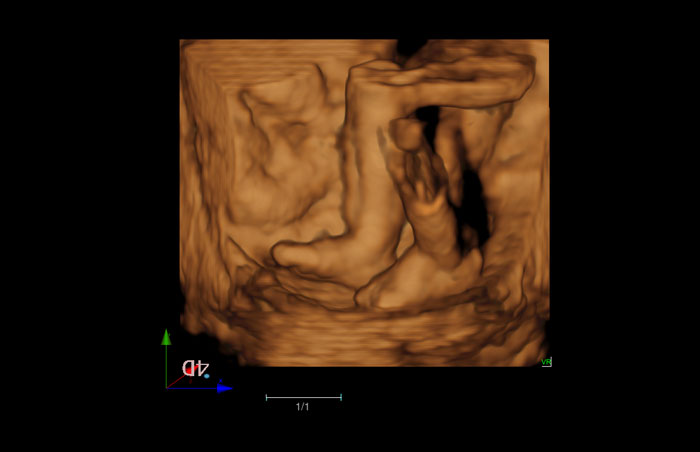

– Free Hand 3D – 3D методом «вільної руки»
– 4D Pro (n-Slice, Any-Cut, Q-cut, including 4D Standard) – 4D аналіз експертного рівня
– Color M mode – М-режим у кольоровому Допплері (опція)
– CW (Continuous Wave Doppler) – безперервний Допплер (опція)

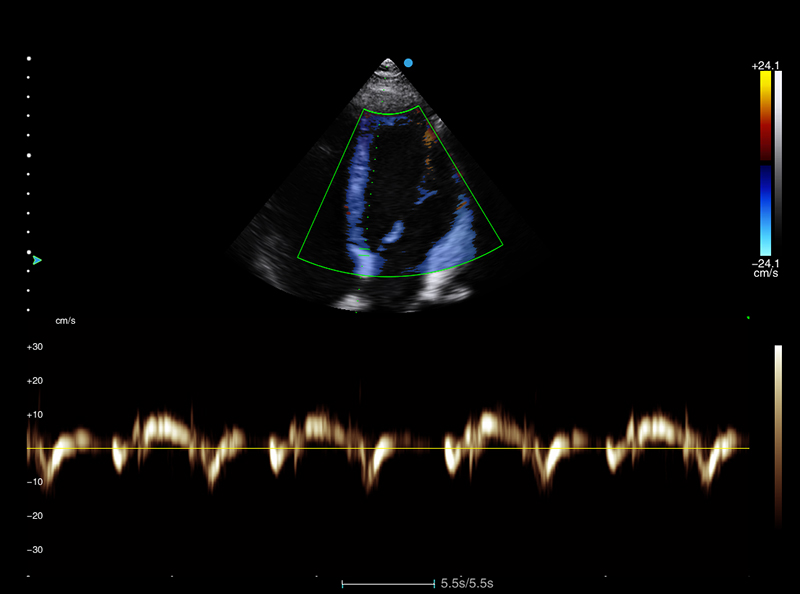

– TDI (Tissue Doppler Imaging) – кольоровий та спектральний тканинний Допплер (опція)
– Elastography Imaging – еластографія (опція)

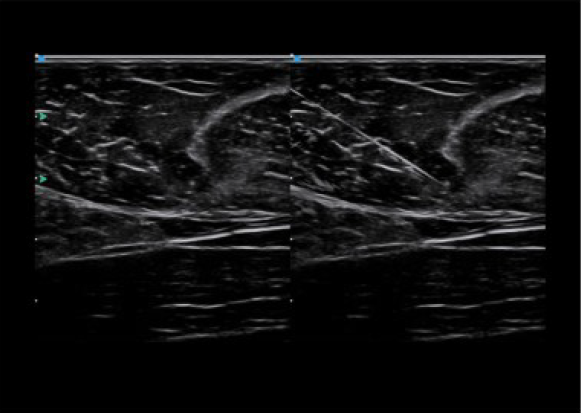

– Needle Enhancement – посилення контуру зображення голки при пункції (опція)

– ECG – модуль ЕКГ (опція)
– Smarchive – система архівації та обробки інформації
– Програмування типових протоколів обстежень

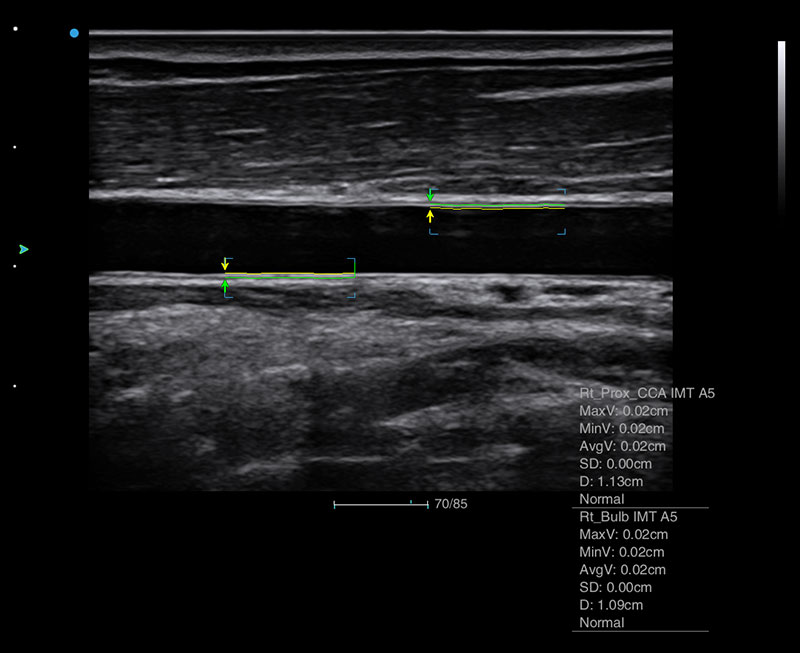

– Auto IMT – автоматичний вимір інтима-медіа
– Simpson Auto Tracing – автоматизоване визначення об’ємів та фракції викиду
– Wifi Module with SonoAir – модуль передачі інформації через WiFi (опція)
– DICOM 3.0 – сумісність з протоколом DICOM 3.0 (опція)

Формати візуалізації
– B, 2B, 4B -режими
– M, B/M -режими
– B/Color, B/CPA, B/DPI -режими
– PW, B/PW, B/C/PW -режими
– CW, B/CW, B/C/CW -режими
– Trapezoidal Imaging -режим
– Tissue Harmonic Imaging -режим
– B/C real time -режим
– 3D, 4D -режими
– E, B/E -режими
– Збільшення – ZOOM
– HD Zoom – збільшення підвищеної роздільної якості визначеного сегмента зображення
– Full-View Zoom – збільшення всього зображення
– Full Screen Image Area – збільшення зображення до розмірів повного екрану

Фокалізація
– Постійна динамічна фокалізація
– Динамічна аподизація
– 1-8 фокальних зон
– Технологія акустичної лінзи

Пам’ять
– Кіно-петля
– В-режим: 2000 кадрів
– М-режим: 11 хвилин
– Жорсткий диск: 500 Гб

B-режим
8 рівнів посилення по глибині (TGC)
Посилення (Gain): 0~100дБ
Глибина (Depth): 1.6~30.8см
Частота (Frequency): 5 рівнів
Динамічна шкала (Dynamic range): 30~180dB
Посилення контурів (Edge enhancement): 0~3
Зглажування контурів (Smooth): 0~3
Режим Nanoview: 0~6
Персистенція (Persistence): 0~7
Колоризація зображення (Chroma): 0~8
Шкала відтінків сірого (Grayscale): 0~23
Потужність (Power): -∞~0дБ, 0~100%
Нахил В-сектора (B steer): -20°~+20°
Ротація В-сектора (B rotation): 0°~270°
Щільність ліній (Line density): 2 рівня
Інверсія зображення (Inversion): вліво/вправо, догори/донизу

M-режим
Посилення (Gain): 0~100 дБ
Швидкість розгортки (Sweep speed): 4 рівнів
Картування (Maps): 0~23
Колоризація зображення (Chroma): 0~8

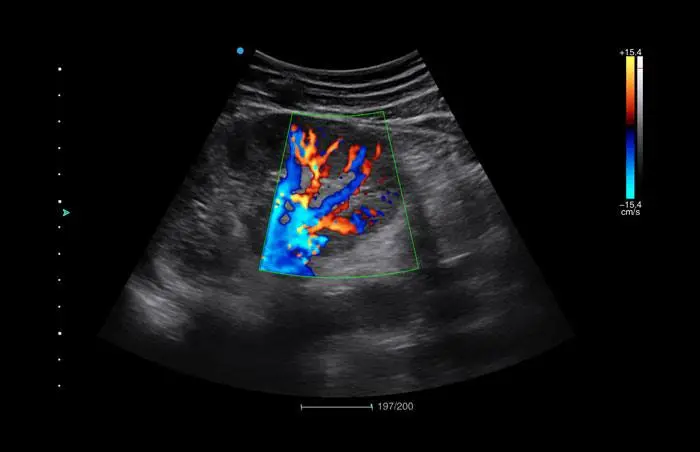

Кольоровий Допплер
Посилення (Gain): 0~100дБ
Частота повторення імпульсів (Pulse repetition frequency): 0.25КГц~6.0КГц
Фільтр стінок (Wall filter): 3КГц, 50 рівнів
Середній фільтр (Median filter): 0~3
Поріг (Threshold): 0~10
Кольорові карти (Color maps): 0~10
Зглажування (Smooth): -3~+3
Кольорова персистенція (Color persistence): 0~7
Щільність ліній (Line density): 2 рівня
Кольорове посилення (Color enhancement): 6~16
Швидкість (Speed): 0.1см/с~298.4см/с
Частота кольорового Допплера (Color frequency): 4 рівнів
Потужність (Power): 0~100%, -∞дБ~0дБ
Базова лінія (Baseline): 17 рівнів
Нахил кольорового сектора (Steer): -20°~+20°
Приоритет (Priority): 0~255, 85 рівнів
Контрольний об’єм (Sampling volume): 1~128

Імпульсний Допплер
Посилення (Gain): 0~100дБ
Карти (D maps): 0~23
Частота (Frequency): 3 рівня
Колоризація зображення (Chroma): 0~8
Частота повторення імпульсів (PRFd): 0.25~25KHz
Базова лінія (Baseline): 31 рівнів
Фільтр стінок (Wall filter): 50 рівнів
Кут (Angle): -80°~+80°
Контрольний об’єм (Sampling volume): 0.5~40.0мм
Гучність (Volume): 0~100%
Швидкість розгортки (D speed): 1~5
Зглажування (Smooth): 0~3
Потужність (Power): 0~100%, -∞дБ~0дБ
Нахил курсора (Steer): -20°~+20°

Безперервний Допплер
Посилення (Gain): 0~100дБ
Карти (Maps): 0~23
Частота (Frequency): 1 рівень
Колоризація зображення (Chroma): 0~8
Швидкість розгортки (Speed): 1~5
Гучність (Volume): 0~100%
Потужність (Power): 0~100%, -∞дБ~0дБ
Зглажування (Smooth): 0~3
Фільтр стінок (Wall filter): 50 рівнів
Кут (Angle): -80°~+80°
Шкала (Scale): 1~9
4D-Навігація 4D Lite
Карти (4D maps): 31 рівень
Колір (Color): 0~4
Ротація (Rotal): 0°~270°
Поріг (Threshold): 0~100
Зглажування (Smooth): 0~3
Яскравість (Brightness): 0~10
Рівень відтворення (Render rate): низький середній, високий
Частота сканування (Scan rate): низька середня, висока
Кут (Angle):50%~100%
Непрозорість (Opacity): 0~255
4D-Навігація 4D Pro
Збільшення (Zoom): 0.2~2.5
Колоризація зображення (Chroma): 0~5
Зглажування (Smooth): 0~5
Частота сканування (Scan rate): низька середня, висока
Змішування (Blend): 0~255
n-Переріз (nSlice):
кількість перерізів: 3~39
інтервал між перерізами: 0.5~20мм
Функція Q Cut
Функція Any Cut

Тканинний Допплер
Посилення (Gain): 0~100дБ
Персистенція (Persistence): 0~7
Частота (Frequency): 4 рівня
Частота повторення імпульсів (PRF): 0.25~12.5KHz
Фільтр стінок (Wall filter): 50 рівнів
Базова лінія (Baseline): 17 рівнів
Карти (Maps): 0~9
Поріг (Threshold): 0~10
Приоритет (Priority): 0~255
Потужність (Power): 0~100%, -∞дБ~0дБ
Зглажування (Smooth): -3~+3
Контрольний об’єм (Gate): 1~128
М-фільтр (M Filter): 0~3
Щільність ліній (Line density): 2 рівня
Швидкість (Speed): 0.2см/с~298см/с
Кольорове посилення (Color enhancement): 6~16
Сигнал ЕКГ
Посилення (Gain): 1~8
Позиція (Position): 1~10
Інтервал (Interval): ON/OFF
ESP:0~3
Колір (Color):1~4
Сховати (Hide): ON/OFF

Коннектори
Вихід стандарту Video
Вихід стандарту S-Video
Вихід стандарту VGA
Вихід стандарту Audio
Вхід стандарту Audio
Вхід для мікрофона
2 порти USB
Цифровий порт стандарту HDMI
Порт для адаптера
Порт для підключення до компютерної мережі
Порт ЕКГ
Порт для управління принтером
Порт для педалі-перемикача
Вхід для кабеля живлення

Розміри
Максимальні розміри:
630мм (В) х 330мм (Ш) х 510мм (Т) (з 2 датчиками)
630мм (В) х 420мм (Ш) х 510мм (Т) (з 4 датчиками)
Мінімальні розміри:
390мм (В) х 356мм (Ш) х 145мм (Т) (без фіксатора для датчиків)
390мм (В) х 420мм (Ш) х 170мм (Т) (з фіксатором для датчиків)

Вага
Максимальна вага:
14,5кг (з 2 датчиками)
18кг (з 4 датчиками)
Мінімальна вага:
8,6кг (з батареєю)
0,6кг (лише батарея)

Вимоги до живлення
Вольтаж: ЗС від 100V до 240V±10%
Частота: 50Гц±1Гц; 60Гц±1Гц
Номінальна потужність: 250ВА

Умови використання
Навколишня температура: від 0°C до +40°C
Відносна вологість повітря: від 38% до 85%
Атмосферний тиск: від 700гПа до 1060гПа

Умови зберігання
Навколишня температура: від -20°C до +60°C
Відносна вологість повітря: від 15% до 93%
Атмосферний тиск: від 500гПа до 1060гПа

Стандартні аксесуари
Кабель живлення
Адаптор електричного живлення
Підручник користувача
Кабель управління принтером
Педаль-перемикач
Кабель S-Video
Кабель BNC/RCA
Пилозахисний чохол
Система відновлення USB
Підставка для гелю та серветок

Опційні аксесуари
Чорно-білий цифровий відео-принтер
Чорно-білий аналоговий відео-принтер
Кольоровий цифровий відео-принтер
Лазерний комп’ютерний принтер
Пристрій для біопсії для конвексного або лінійного датчиків
Пристрій для біопсії для ендовагінального або ендоректального датчиків
Кабель ЕКГ
Батарея DC-B016
Лоток для принтера (TP-B001)
Антена для безпровідної мережі (при покупці опції Wifi Module with SonoAir)
