SIUI APOGEE 6500

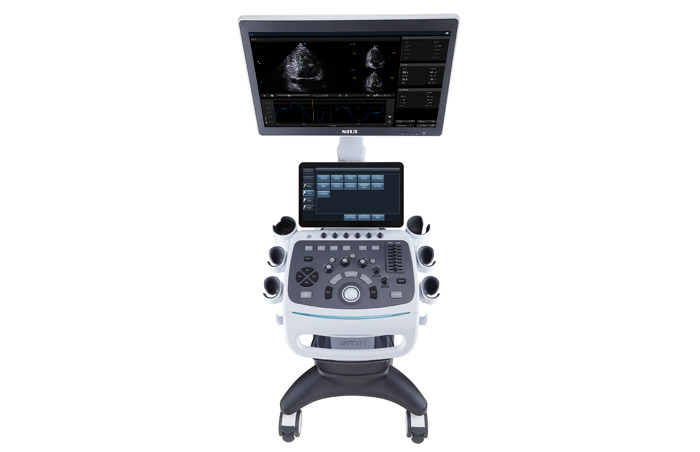

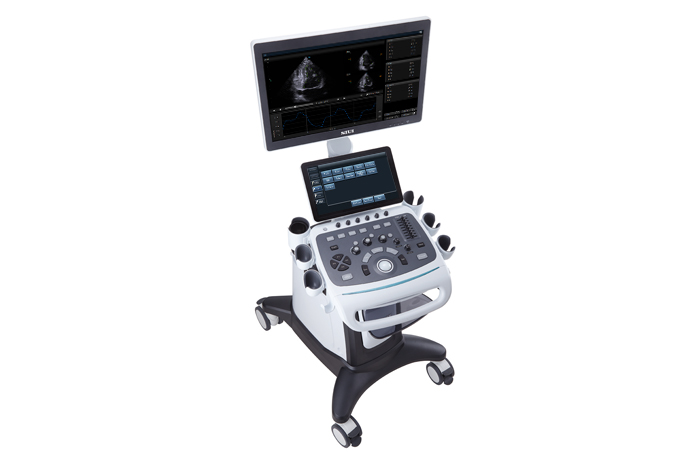

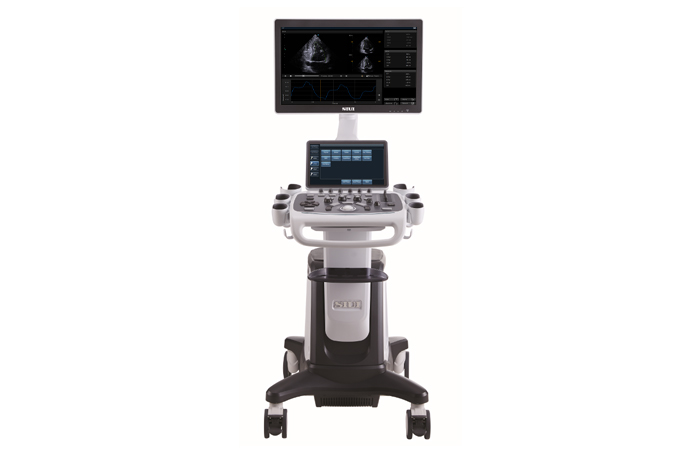

SIUI Apogee 6500 — сучасний кольоровий стаціонарний УЗД-сканер преміум-класу від провідного корейського виробника.
Потужна інноваційна платформа RealView+ у поєднанні з високоякісними широкосмуговими датчиками забезпечує виняткову якість зображення, глибоку проникну здатність і точну діагностику навіть у складних пацієнтів.
Апарат ідеально підходить для багатопрофільних клінік, кардіологічних та акушерських відділень, де потрібна максимальна точність і швидкість роботи.
- Під замовлення (до 45 днів)
Оплата: Безготівкова
Доставка: Безкоштовна
Питання щодо комплектації?
КЛАС ДІАГНОСТИЧНОЇ ТОЧНОСТІ
Преміум
- Гарантія 12 місяців (як для нових, так і Б/В)
- Безкоштовна доставка та введення в експлуатацію
- Термін поставки до 45 днів
Відеоогляд
Ключові переваги
Чому обирають Apogee 6500
Технології
RealView+, Pixel Echo Zone (PEZ), Target Focus, Weighted Fusion（W-Fusion, Tailored Filter, Echo Tune
Lumi 4D
4D стереоскопічна візуалізація плода
Color M mode
▪️М-режим у кольоровому Допплері (опція)
▪️CW (Continuous Wave Doppler) – безперервний Допплер (опція)
▪️TDI (Tissue Doppler Imaging) – кольоровий та спектральний тканинний Допплер (опція)
MFI (Macro Fidelity Imaging)
мультипараметрична оптимізація якості візуалізації
▪️Nanoview – режим усунення акустичних артефактів та посилення контурів
▪️Auto-Fit – автоматична адаптація форматів 2D-зображення та Допплера
Параметри Apogee 6500

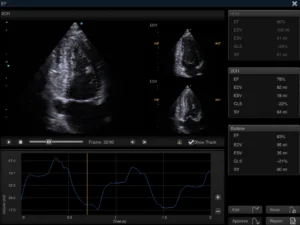

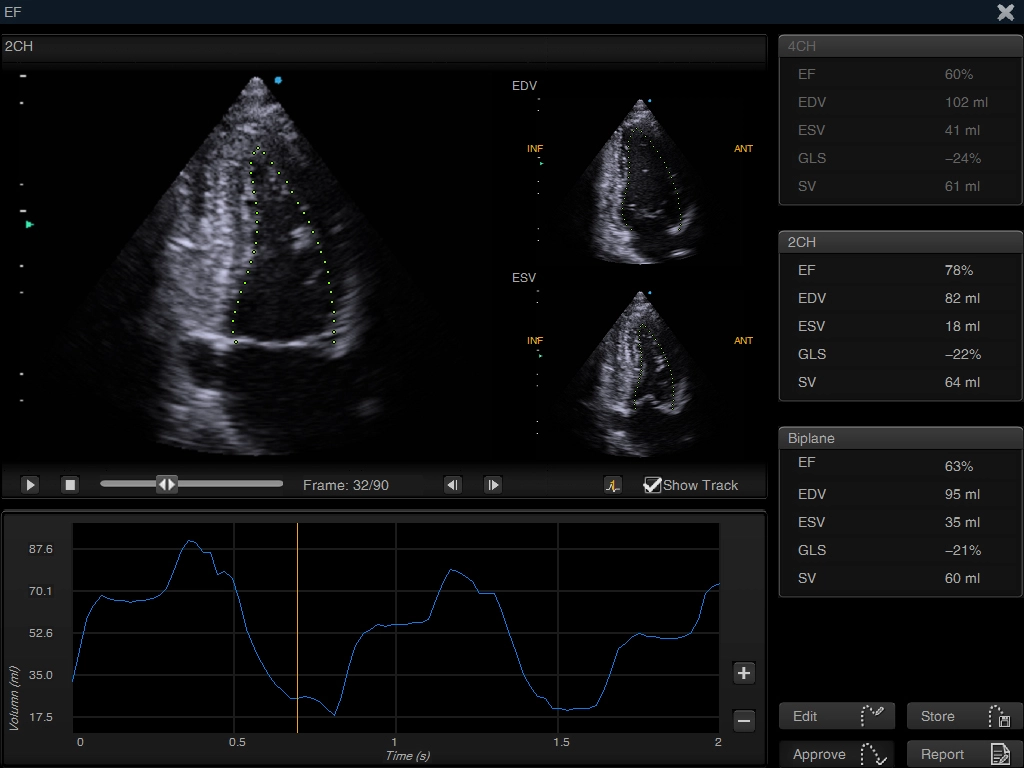

1. Auto EF (Автоматичне вимірювання фракції викиду)
Функція Auto EF здійснює автоматичне оцінювання об’ємних показників серця на основі передової технології відстеження спеклів (speckle tracking). Завдяки інтегрованій анатомічній базі даних, система миттєво ідентифікує межі ендокарда та точно визначає зону інтересу (ROI). Розрахунок ключових параметрів — LV EF, ESV, EDV та GLS — виконується синхронно. Ця технологія гарантує швидке, просте та максимально точне отримання двовимірних показників фракції викиду та об’ємів, що є критично важливим для ухвалення правильних клінічних рішень під час оцінювання функції серця.

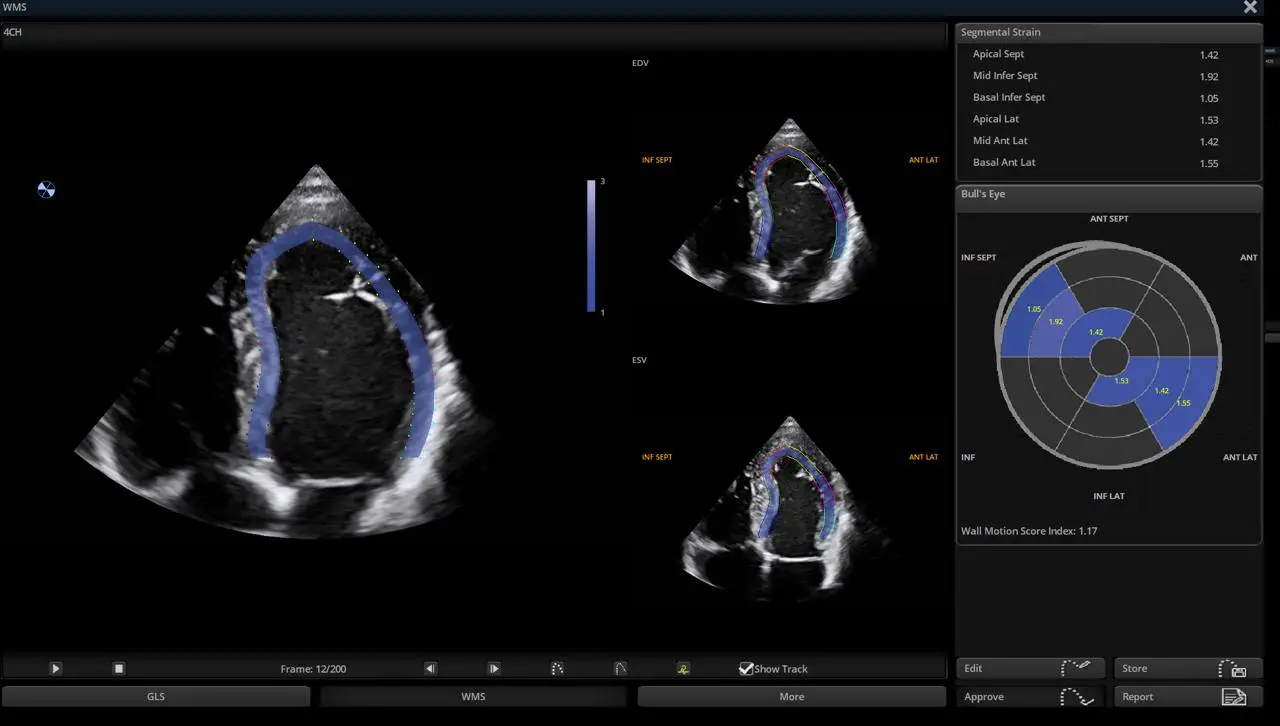

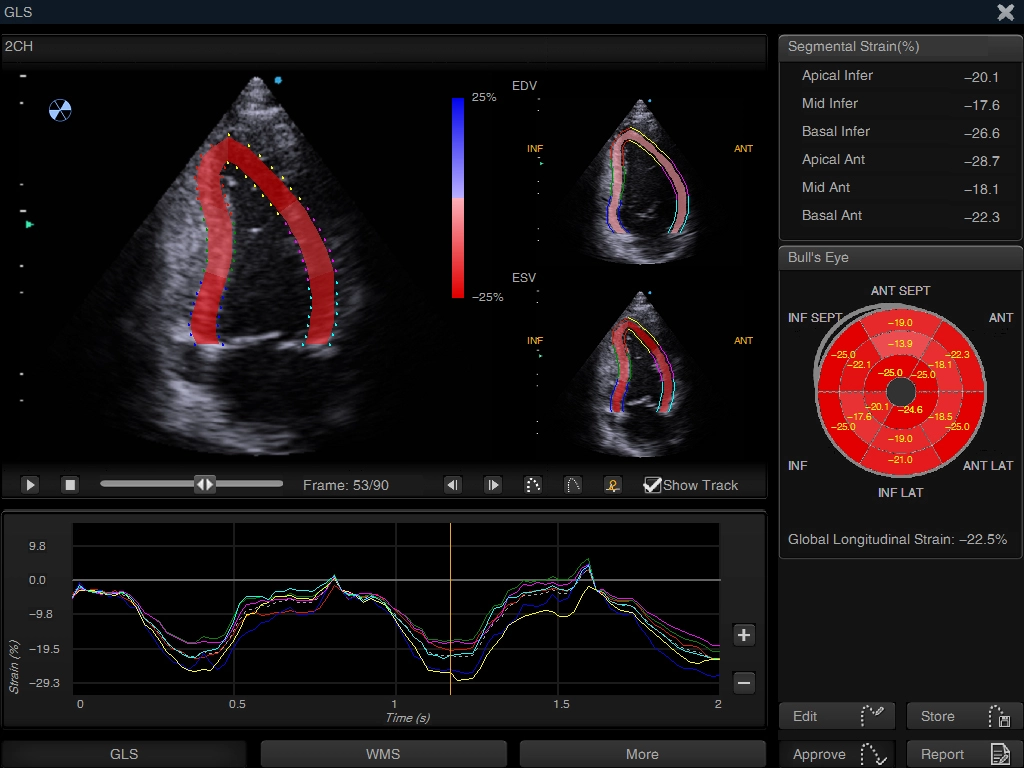

2. Auto SG (Автоматична спекл-трекінг ехокардіографія)
Auto SG — це інструмент автоматизованого кількісного аналізу загальної та локальної скоротливості міокарда. Функція забезпечує наочну візуалізацію сегментарної деформації, відображає 17 сегментів серця та загальний показник рухливості стінок (WMS) у вигляді інтерактивної карти «бичаче око» (bull’s eye) з відстеженням змін у реальному часі. Завдяки детальному аналізу руху міокарда лікар отримує надійний інструмент для діагностики складних патологій серця, зокрема дилатаційної, гіпертрофічної та рестриктивної кардіоміопатій.

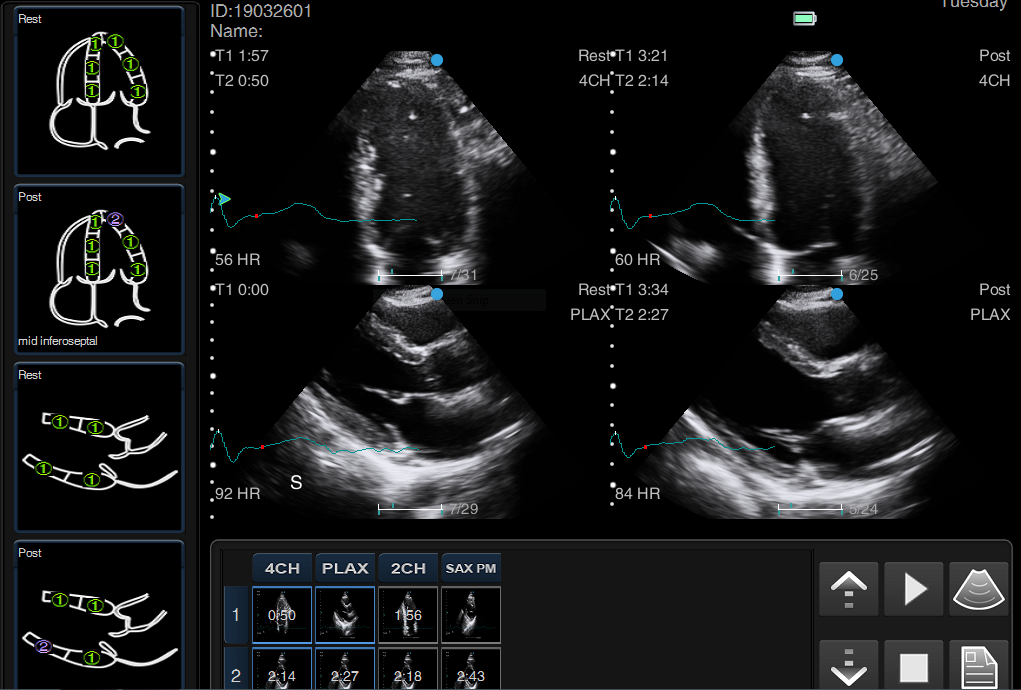

3. Stress Echo (Стрес-ехокардіографія)
Модуль Stress Echo призначений для детального аналізу та порівняння рухливості стінок серця у стані спокою та при фізичному чи фармакологічному навантаженні. Програма дозволяє комплексно оцінити систолічну функцію лівого шлуночка. У поєднанні з ЕКГ-модулем цей інструмент є високоефективним, безпечним та неінвазивним методом раннього виявлення ішемічної хвороби серця та патологій коронарних артерій.

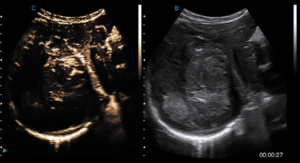

4. Ultrasound Contrast Imaging (Ультразвукова діагностика з контрастуванням — CEUS)
Передова технологія ультразвукової візуалізації з використанням контрастних речовин значно підвищує якість 2D-зображення та деталізацію кровотоку в печінці та нирках. Це абсолютно безпечний метод дослідження органів у режимі реального часу, який дозволяє з високою точністю виявляти, локалізувати та проводити диференціальну діагностику доброякісних і злоякісних новоутворень.

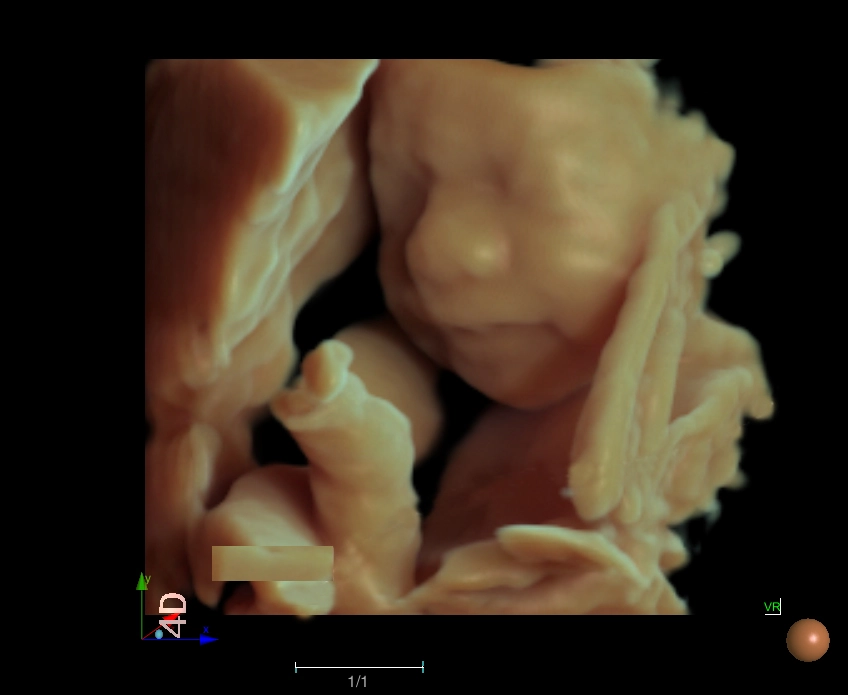

5. Lumi 4D (Технологія реалістичної 4D-візуалізації плода)
Lumi 4D — це інноваційна технологія реконструкції зображення, яка дозволяє створювати надзвичайно реалістичні 4D-знімки у надвисокій роздільній здатності. Завдяки застосуванню віртуального джерела світла з можливістю регулювання кута та напрямку освітлення, система відтворює природні тіні та анатомічну глибину, що забезпечує безпрецедентну якість та інформативність тривимірної картинки.

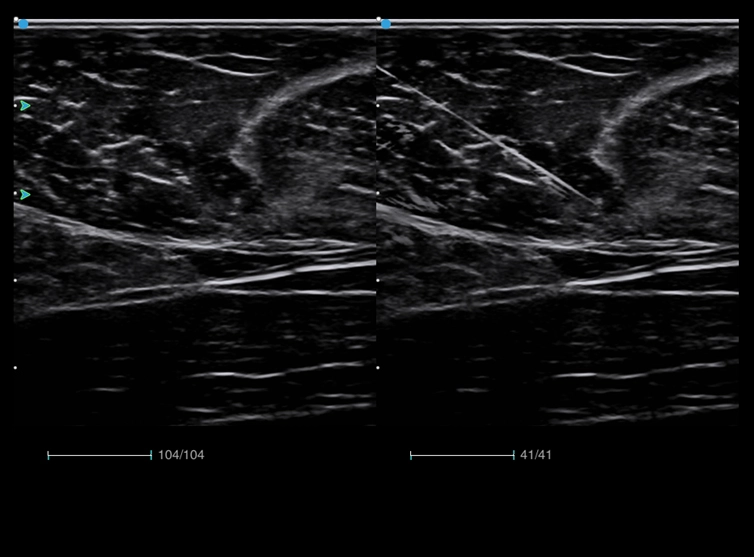

6. Needle Enhancement (Покращення візуалізації голки)
Інтелектуальна програма покращення видимості голки базується на технології просторового компаундингу та відхилення ультразвукового променя. Вона значно підвищує чіткість відображення пункційної голки під час проведення інвазивних процедур, роблячи процес біопсії та регіонарної анестезії максимально безпечним і точним.
- 23.0” монітор
- 13.3” сенсорний дисплей «тачскрін»
- 5 портів для датчиків
- жорсткий диск 1 ТБ, 4 порти USB, порт ЕКГ, DVD-RW
- технології RealView+, Pixel Echo Zone (PEZ), Target Focus, Weighted Fusion（W-Fusion, Tailored Filter, Echo Tune)
- еластографія методом зсувної хвилі
- контрастна ехографія
- посилення візуалізації голки
- Стрейн, авто – ФВ, стрес
- автоматизовані виміри в акушерстві
- 4D стереоскопічна візуалізація плода
- підігрівач гелю
Електронні конвексні
- Широкосмуговий мікроконвексний датчик C6LN (R17.5, 4.5-7.5 МГц)
- Широкосмуговий мікроконвексний датчик V6LN (R11, 4.0-9.0 МГц)
Електронні мікроконвексні
- Широкосмуговий конвексний датчик C3LN (R60, 2.0-5.0 МГц)
- Широкосмуговий конвексний датчик C3LN (R60, 2.0-5.0 МГц, HD)
Електронні лінійні
- Широкосмуговий лінійний датчик L8LN (38мм, 5.0-12.0 МГц)
- Широкосмуговий лінійний датчик L8LN (50мм, 5.0-12.0 МГц)
- Широкосмуговий лінійний датчик L10LN (38мм, 7.0-14.0 МГц)
- Широкосмуговий лінійний датчик L10LN (25мм, 7.0-14.0 МГц)
- Широкосмуговий лінійний датчик L8LN (50мм, 5.0-12.0 МГц, HD)
Електронні фазовані
- Широкосмуговий фазований датчик P3FN (20.5мм, 1.7-2,5 МГц)
Електронні ендокавітарні
- Широкосмуговий ендоректальний датчик U5LN (50мм, 4.0-7.0 МГц)
- Широкосмуговий ендовагінальний датчик V6LN (R11, 4.0-9.0 МГц)
- Широкосмуговий біплан ендокавітарний датчик ECBN (5.0-12.0 МГц)
4D конвексний
- Широкосмуговий 4D конвексний датчик C5LN (2.0-5.0 МГц)
- Широкосмуговий 4D конвексний датчик C5LN (4.0-7.0 МГц)
- Широкосмуговий 4D ендовагінальний датчик C3LN (4.0-9.0 МГц)
Галузі застосування
- Черевна порожнина
- Урологія
- Гінекологія
- Акушерство
- Кардіологія
- Ангіологія
- Неврологія
- Щитоподібна та молочна залози, яєчка
- М’язи, зв’язки та сухожилля
- Травматологія-ортопедія
- Анестезіологія-реаніматологія
- Медицина невідкладних станів
Основні переваги
- MFI (Macro Fidelity Imaging) – мультипараметрична оптимізація якості візуалізації
- Nanoview – режим усунення акустичних артефактів та посилення контурів
- Auto-Fit – автоматична адаптація форматів 2D-зображення та Допплера
- Trapezoidal/Extend Imaging – трапезоїдальне розширене зображення
- THI (Tissue Harmonic Imaging) – візуалізація тканинною гармонікою
- XBeam (Spatial Compounding Imaging) – компаундний режим
- Panoscope (Panoramic Imaging) – панорамне сканування
- Anatomic M-Mode – анатомічний М-режим (360°, 3 лінії)
- PWD – імпульсний спектральний Допплер
- HPRF (High Pulse Repetition Frequency) – імпульсний високошвидкісний Допплер
- Doppler Duplex/Triplex – режими Допплера Дуплекс та Триплекс
- VS Flow (Micro-flow Enhancement) – посилення кольорової візуалізації мікро-кровоплину
- Free Hand 3D – 3D методом «вільної руки»
- 4D Pro (n-Slice, Any-Cut, Q-cut, including 4D Standard) – 4D аналіз експертного рівня
- Color M mode – М-режим у кольоровому Допплері (опція)
- CW (Continuous Wave Doppler) – безперервний Допплер (опція)
- TDI (Tissue Doppler Imaging) – кольоровий та спектральний тканинний Допплер (опція)
- Elastography Imaging – еластографія (опція)
- Needle Enhancement – посилення контуру зображення голки при пункції (опція)
- ECG – модуль ЕКГ (опція)
- Smarchive – система архівації та обробки інформації
- Програмування типових протоколів обстежень
- Auto IMT – автоматичний вимір інтима-медіа
- Simpson Auto Tracing – автоматизоване визначення об’ємів та фракції викиду
- Wifi Module with SonoAir – модуль передачі інформації через WiFi (опція)
- DICOM 3.0 – сумісність з протоколом DICOM 3.0 (опція)
Формати візуалізації
- B, 2B, 4B -режими
- M, B/M -режими
- B/Color, B/CPA, B/DPI -режими
- PW, B/PW, B/C/PW -режими
- CW, B/CW, B/C/CW -режими
- Trapezoidal Imaging -режим
- Tissue Harmonic Imaging -режим
- B/C real time -режим
- 3D, 4D -режими
- E, B/E -режими
- Збільшення – ZOOM
- HD Zoom – збільшення підвищеної роздільної якості визначеного сегмента зображення
- Full-View Zoom – збільшення всього зображення
- Full Screen Image Area – збільшення зображення до розмірів повного екрану
Фокалізація
- Постійна динамічна фокалізація
- Динамічна аподизація
- 1-8 фокальних зон
- Технологія акустичної лінзи
Пам’ять
- Кіно-петля
- В-режим: 2000 кадрів
- М-режим: 11 хвилин
- Жорсткий диск: 500 Гб
B-режим
- 8 рівнів посилення по глибині (TGC)
- Посилення (Gain): 0~100дБ
- Глибина (Depth): 1.6~30.8см
- Частота (Frequency): 5 рівнів
- Динамічна шкала (Dynamic range): 30~180dB
- Посилення контурів (Edge enhancement): 0~3
- Зглажування контурів (Smooth): 0~3
- Режим Nanoview: 0~6
- Персистенція (Persistence): 0~7
- Колоризація зображення (Chroma): 0~8
- Шкала відтінків сірого (Grayscale): 0~23
- Потужність (Power): -∞~0дБ, 0~100%
- Нахил В-сектора (B steer): -20°~+20°
- Ротація В-сектора (B rotation): 0°~270°
- Щільність ліній (Line density): 2 рівня
- Інверсія зображення (Inversion): вліво/вправо, догори/донизу
M-режим
- Зглажування (Smooth): -3~+3
- Кольорова персистенція (Color persistence): 0~7
- Щільність ліній (Line density): 2 рівня
- Кольорове посилення (Color enhancement): 6~16
- Швидкість (Speed): 0.1см/с~298.4см/с
- Частота кольорового Допплера (Color frequency): 4 рівнів
- Потужність (Power): 0~100%, -∞дБ~0дБ
- Базова лінія (Baseline): 17 рівнів
- Нахил кольорового сектора (Steer): -20°~+20°
- Приоритет (Priority): 0~255, 85 рівнів
- Контрольний об’єм (Sampling volume): 1~128
- Посилення (Gain): 0~100 дБ
- Швидкість розгортки (Sweep speed): 4 рівнів
- Картування (Maps): 0~23
- Колоризація зображення (Chroma): 0~8
- Кольоровий Допплер
- Посилення (Gain): 0~100дБ
- Частота повторення імпульсів (Pulse repetition frequency): 0.25КГц~6.0КГц
- Фільтр стінок (Wall filter): 3КГц, 50 рівнів
- Середній фільтр (Median filter): 0~3
- Поріг (Threshold): 0~10
- Кольорові карти (Color maps): 0~10
Імпульсний Допплер
- Посилення (Gain): 0~100дБ
- Карти (D maps): 0~23
- Частота (Frequency): 3 рівня
- Колоризація зображення (Chroma): 0~8
- Частота повторення імпульсів (PRFd): 0.25~25KHz
- Базова лінія (Baseline): 31 рівнів
- Фільтр стінок (Wall filter): 50 рівнів
- Кут (Angle): -80°~+80°
- Контрольний об’єм (Sampling volume): 0.5~40.0мм
- Гучність (Volume): 0~100%
- Швидкість розгортки (D speed): 1~5
- Зглажування (Smooth): 0~3
- Потужність (Power): 0~100%, -∞дБ~0дБ
- Нахил курсора (Steer): -20°~+20°
Безперервний Допплер
- Посилення (Gain): 0~100дБ
- Карти (Maps): 0~23
- Частота (Frequency): 1 рівень
- Колоризація зображення (Chroma): 0~8
- Швидкість розгортки (Speed): 1~5
- Гучність (Volume): 0~100%
- Потужність (Power): 0~100%, -∞дБ~0дБ
- Зглажування (Smooth): 0~3
- Фільтр стінок (Wall filter): 50 рівнів
- Кут (Angle): -80°~+80°
- Шкала (Scale): 1~9
- 4D-Навігація 4D Lite
- Карти (4D maps): 31 рівень
- Колір (Color): 0~4
- Ротація (Rotal): 0°~270°
- Поріг (Threshold): 0~100
- Зглажування (Smooth): 0~3
- Яскравість (Brightness): 0~10
- Рівень відтворення (Render rate): низький середній, високий
- Частота сканування (Scan rate): низька середня, висока
- Кут (Angle):50%~100%
- Непрозорість (Opacity): 0~255
- 4D-Навігація 4D Pro
- Збільшення (Zoom): 0.2~2.5
- Колоризація зображення (Chroma): 0~5
- Зглажування (Smooth): 0~5
- Частота сканування (Scan rate): низька середня, висока
- Змішування (Blend): 0~255
- n-Переріз (nSlice): кількість перерізів: 3~39, інтервал між перерізами: 0.5~20мм
- Функція Q Cut
- Функція Any Cut
Тканинний Допплер
- Посилення (Gain): 0~100дБ
- Персистенція (Persistence): 0~7
- Частота (Frequency): 4 рівня
- Частота повторення імпульсів (PRF): 0.25~12.5KHz
- Фільтр стінок (Wall filter): 50 рівнів
- Базова лінія (Baseline): 17 рівнів
- Карти (Maps): 0~9
- Поріг (Threshold): 0~10
- Приоритет (Priority): 0~255
- Потужність (Power): 0~100%, -∞дБ~0дБ
- Зглажування (Smooth): -3~+3
- Контрольний об’єм (Gate): 1~128
- М-фільтр (M Filter): 0~3
- Щільність ліній (Line density): 2 рівня
- Швидкість (Speed): 0.2см/с~298см/с
- Кольорове посилення (Color enhancement): 6~16
- Сигнал ЕКГ
- Посилення (Gain): 1~8
- Позиція (Position): 1~10
- Інтервал (Interval): ON/OFF
- ESP:0~3
- Колір (Color):1~4
- Сховати (Hide): ON/OFF
В-Режим (Загальні виміри)
- Відстань
- Довжина кривої
- Площа (еліпс)
- Площа (крива)
- Кут (загальний)
- Кут (cross)
- Авто IMT (товщина інтима-медіа)
Пам’ять
- Спектральний Допплер
-
Швидкість:
пікова систолічна швидкість
кінцево-діастолічна швидкість
співвідношення систолічна/діастолічна швидкість
резистентний індекс
градієнт тиску - Прискорення
- Час
Мануальне та автоматичне контурування:
- пікова систолічна швидкість
- кінцево-діастолічна швидкість
- середня швидкість
- прискорення
- співвідношення систолічна/діастолічна швидкість
- резистентний індекс
- пульсатильний індекс
- ЧСС
- градієнт тиску
Мануальне та автоматичне контурування:
- Кардіологія
- Сонні артерії
- Періферійні судини
- Черевна порожнина
- Урологія
- Гінекологія
- Акушерство (1й, 2й та 3й триместри)
- Неонатологія
- Щитовидна залоза
- Молочна залоза
- Яєчка
- Ортопедія
Коннектори
- Вихід стандарту Video
- Вихід стандарту S-Video
- Вихід стандарту VGA
- Вихід стандарту Audio
- Вхід стандарту Audio
- Вхід для мікрофона
- 2 порти USB
- Цифровий порт стандарту HDMI
- Порт для адаптера
- Порт для підключення до компютерної мережі
- Порт ЕКГ
- Порт для управління принтером
- Порт для педалі-перемикача
- Вхід для кабеля живлення
Розміри
- Максимальні розміри:
- 630мм (В) х 330мм (Ш) х 510мм (Т) (з 2 датчиками)
- 630мм (В) х 420мм (Ш) х 510мм (Т) (з 4 датчиками)
- Мінімальні розміри:
- 390мм (В) х 356мм (Ш) х 145мм (Т) (без фіксатора для датчиків)
- 390мм (В) х 420мм (Ш) х 170мм (Т) (з фіксатором для датчиків)
Вага
- Максимальна вага:
- 14,5кг (з 2 датчиками)
- 18кг (з 4 датчиками)
- Мінімальна вага:
- 8,6кг (з батареєю)
- 0,6кг (лише батарея)
Вимоги до живлення
- Вольтаж: ЗС від 100V до 240V±10%
- Частота: 50Гц±1Гц; 60Гц±1Гц
- Номінальна потужність: 250ВА
Умови використання
- Навколишня температура: від 0°C до +40°C
- Відносна вологість повітря: від 38% до 85%
- Атмосферний тиск: від 700гПа до 1060гПа
Умови зберігання
- Навколишня температура: від -20°C до +60°C
- Відносна вологість повітря: від 15% до 93%
- Атмосферний тиск: від 500гПа до 1060гПа
Стандартні аксесуари
- Кабель живлення
- Адаптор електричного живлення
- Підручник користувача
- Кабель управління принтером
- Педаль-перемикач
- Кабель S-Video
- Кабель BNC/RCA
- Пилозахисний чохол
- Система відновлення USB
- Підставка для гелю та серветок
Опційні аксесуари
- Чорно-білий цифровий відео-принтер
- Чорно-білий аналоговий відео-принтер
- Кольоровий цифровий відео-принтер
- Лазерний комп’ютерний принтер
- Пристрій для біопсії для конвексного або лінійного датчиків
- Пристрій для біопсії для ендовагінального або ендоректального датчиків
- Кабель ЕКГ
- Батарея DC-B016
- Лоток для принтера (TP-B001)
- Антена для безпровідної мережі (при покупці опції Wifi Module with SonoAir)
Спеціалісти, які працюють з Apogee 6500
Рекомендовано для наступних спеціальностей:
- Лікарі ультразвукової діагностики
- Акушери-гінекологи
- Кардіологи
- Судинні хірурги та ангіологи
- Урологи
- Хірурги
- Анестезіологи
- Лікарі інтенсивної терапії
- Лікарі медицини невідкладних станів
- Неврологи
- Ендокринологи
- Мамологи
- Ортопеди-травматологи
- Спортивні лікарі
- Сімейні лікарі (для багатопрофільних клінік)
Стаціонарні УЗД-системи експертного класу: сучасні технології точної ультразвукової діагностики
Стаціонарні УЗД-системи як інвестиція в клініку: ROI, окупність обладнання, завантаження апарата і стратегія розвитку медичного закладу
Відгуки від наших клієнтів
про стаціонарний ультразвуковий сканер SIUI
«Приємно здивував якістю візуалізації. Навіть при складних обстеженнях зображення чітке, а автоматичні функції значно економлять час прийому.»
«Зручна в роботі та функціональна УЗД-система. Якість зображення дозволяє впевнено проводити необхідні дослідження, а зрозуміле керування робить роботу швидкою й комфортною.»
Часті запитання
про УЗД-сканер Apogee 6500
1. Чи входять ультразвукові датчики до комплекту поставки?
Комплектація Apogee 6500 формується індивідуально відповідно до потреб медичного закладу. Ви можете обрати оптимальний набір датчиків для кардіології, акушерства та гінекології, урології, судинної діагностики, загальних досліджень, поверхневих органів, опорно-рухового апарату та інших клінічних напрямків.
2. Чи проводиться навчання лікарів після встановлення системи?
Так. Після введення обладнання в експлуатацію спеціалісти SANTÉ INTÉGRALE проводятьпервиинні консультації медичного персоналу щодо роботи з системою, її функціями та клінічними можливостями. За потреби можливе скерування на додаткове навчання та інформаційна підтримка.
3. Чи надається гарантія та сервісне обслуговування?
Так. На ультразвукову систему Apogee 6500 надається офіційна гарантія. Також компанія забезпечує сервісне обслуговування, технічну підтримку, профілактичне обслуговування та постачання оригінальних комплектуючих.
4. Для яких медичних спеціальностей підходить Apogee 6500?
Система призначена для широкого спектра клінічних напрямків, зокрема ультразвукової діагностики, кардіології, акушерства та гінекології, урології, судинної діагностики, хірургії, травматології та ортопедії, ендокринології, неврології, анестезіології та медицини невідкладних станів.
5. Чим Apogee 6500 відрізняється від інших ультразвукових систем експертного класу?
Apogee 6500 поєднує високу якість зображення, сучасні технології обробки сигналу, інтелектуальні функції автоматичних вимірювань, широкий вибір датчиків, ергономічну конструкцію та підтримку великої кількості клінічних досліджень. Це дозволяє використовувати систему як універсальне рішення для багатопрофільних медичних закладів.
6. Які технології допомагають покращити якість діагностики?
Система підтримує сучасні технології візуалізації та автоматизації досліджень, серед яких високочутливий кольоровий доплер, еластографія, панорамне сканування, автоматичні вимірювання, технології покращення візуалізації судин і дрібних структур, а також спеціалізовані режими для кардіологічних та акушерських досліджень.
7. Як здійснюється доставка та введення обладнання в експлуатацію?
Компанія SANTÉ INTÉGRALE організовує доставку ультразвукової системи, професійний монтаж, введення в експлуатацію, перевірку працездатності обладнання та консультація персоналу відповідно до вимог виробника.
8. Чи можна придбати систему через державні закупівлі або грантові програми?
Так. Ми маємо досвід постачання ультразвукового обладнання для державних і комунальних медичних закладів, приватних клінік та благодійних проєктів. Наші спеціалісти допоможуть підібрати комплектацію та підготувати необхідну документацію для участі у тендерах і грантових програмах
SIUI Apogee 6500 — експертний стаціонарний ультразвуковий сканер преміум-рівня, який поєднує передові технології візуалізації з інтуїтивним керуванням.
Завдяки інноваційній платформі RealView+ та запатентованим технологіям обробки зображення (Tuned Gain, Talented Encode, Tailored Filter) апарат забезпечує на 70% кращі загальні експлуатаційні характеристики порівняно з попередніми поколіннями. Ви отримуєте чітке, контрастне зображення з мінімальною кількістю артефактів, відмінну візуалізацію глибоких структур і точну диференціацію тканин.
Ключові можливості:
- 23-дюймовий високоякісний монітор + 13,3-дюймовий сенсорний дисплей
- 5 портів для датчиків, жорсткий диск 1 ТБ, DVD-RW
- Передові технології: RealView+, Pixel Echo Zone, Weighted Fusion, Echo Tune
- Еластографія методом зсувної хвилі та контрастна ехографія
- 4D стереоскопічна візуалізація плода (Lumi 4D) з реалістичним рендерингом
- Автоматизовані кардіологічні пакети: Auto EF, Auto SG, Stress Echo
- Посилення візуалізації голки (Needle Enhancement) для точних пункцій
- Широкий вибір високоякісних широкосмугових датчиків (конвексні, лінійні, фазовані, ендокавітарні, 4D)
Apogee 6500 відмінно працює в усіх ключових напрямках:
- Кардіологія
- Акушерство та гінекологія
- Черевна порожнина
- Урологія
- Ангіологія
- М’які тканини
- Неврологія
- Невідкладні стани
Переваги для вашої клініки:
Максимальна діагностична точність навіть у складних випадках
Значне прискорення рутинних обстежень завдяки автоматизації
Інтуїтивний інтерфейс і швидке перемикання режимів
12 місяців гарантії, безкоштовне навчання персоналу та сервісна підтримка
Apogee 6500 — це надійна інвестиція в точну діагностику, яка швидко окупається завдяки високій продуктивності, довговічності та розширеному функціоналу.
