МОБІЛЬНА ЕХОГРАФІЯ Микола МИРОШНИК кардіолог у Європейському шпиталі ім. Жоржа Помпіду (Париж)
Технологічний прогрес змінює концепцію УЗД-сканера
У класичному ультразвуковому сканері найменшим складовим елементом, за розмірами та за вагою, є датчик. Найбільшими і найважчими – електронні плати, блок живлення, клавіатура, екран і каркас, що містить ці структури.

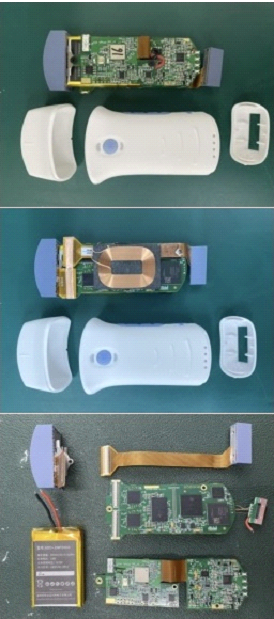

Ультрасучасні технології дають змогу виготовляти електронні компоненти настільки компактними, що все необхідне для створення ультразвукового зображення може бути розміщено в корпусі самого датчика (Зобр. 1).
Їхні потреби в електроенергії є такими незначними, що їх може забезпечити вмонтована батарея. Включивши до цього пристрою маленький тактильний екран, що афішуватиме зображення та виконуватиме функції клавіатури, отримуємо цілковито автономний мініатюрний ехограф. Ніщо не заважає виготовити його герметичним – адже підзарядження батареї можна здійснювати індукційно, без під’єднання кабеля живлення.
Зобр. 1
Міні-ехограф з екраном: найменший ехограф у світі!

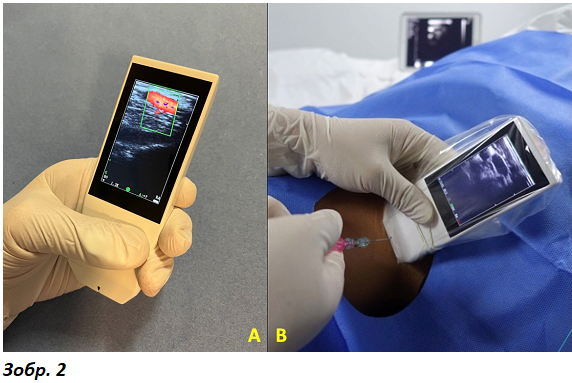

Саме таким є лінійний датчик міні-ехограф WiFi з тактильним екраном від компанії «Санте Інтеграль» (Зобр. 2). Вагою лише 177 г і завдовжки 15 см, він, без жодного перебільшення, вільно переноситься в кишені та на разі є найменшим ультразвуковим сканером у світі. Його створено насамперед для супроводження біопсії і катетеризації судин.
Оскільки зовнішній сегмент пункційної голки та екран, що на ньому лікар бачить її просування через тканини, перебувають у полі його зору одночасно – умови для ефективного й безпечного втручання є оптимальними.
«А чому в назві фігурує WiFi?» – запитаєте ви. – Через радіочастотний зв’язок такого стандарту (поточнюємо, тут не йдеться про Інтернет!) цей міні-ехограф може «спілкуватися» з ноутбуком, планшетом і смартфоном, що їх можна застосовувати як додаткові екран і клавіатуру, а також для архівування й передавання зображень.
Переваги бездротового ультразвукового сканера в операційній
Ідеально пристосований для біопсії та судинного доступу, вмонтований тактильний екран не становить істотного інтересу для інших сфер ультразвукової діагностики: весь час маніпулюючи датчиком, оператор просто фізично не має змоги бачити екран. Тож усуньмо його – й отримаємо лінійний датчик міні-ехограф WiFi класичного вигляду, але без дроту (Зобр. 3).
Саме відсутність дроту стає головною перевагою, адже працювати з бездротовим датчиком набагато зручніше, а в умовах операційної – ще й безпечніше, з огляду на потребу дотримання антисептики. Досить помістити бездротовий датчик у стерильний чохол чи навіть у рукавичку, аби застосовувати його в операційному полі.

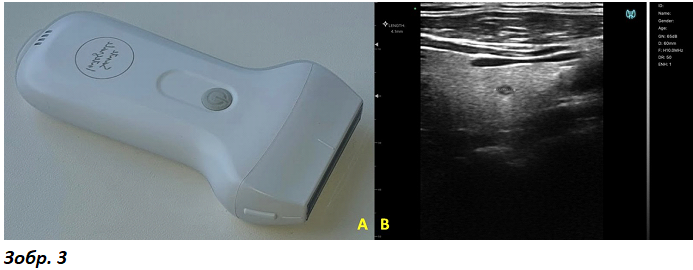

Лінійне високочастотне сканування для поверхневих структур
Лінійна поверхня забезпечує високочастотне сканування (7,5 – 10,0 МГц) та, відповідно, всі різновиди поверхневих (до 10 см за глибиною) досліджень – як то щитоподібної та молочної залоз, периферійних судин, м’язово-скелетної системи.
Конвексний бездротовий УЗД-датчик для глибоких обстежень

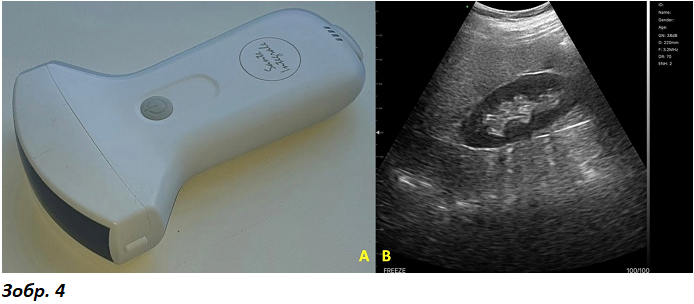

Для обстеження органів черевної порожнини традиційно застосовують сканівну поверхню конвексної форми та ультразвук низьких частот (3,5 – 5,0 МГц). Відповідно, створено й бездротовий конвексний датчик міні-ехограф WiFi (Зобр. 4).
Універсальний бездротовий датчик: ехограф з трьома видами сканування кишенькового формату

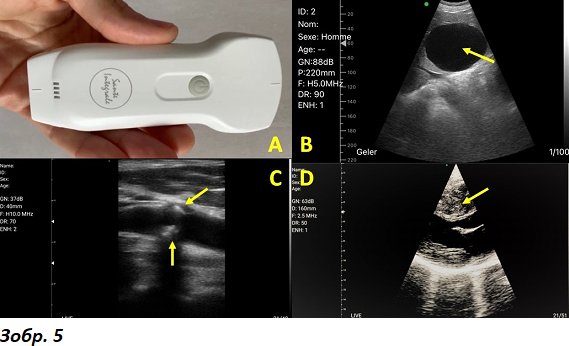

Оскільки в бездротових датчиках кінцівка, протилежна до сканівної (що до неї в класичних датчиках під’єднано кабель), залишається вільною, в неї можливо вмонтувати ще одну сканівну поверхню. За такою концепцією створено унікальний універсальний датчик міні-ехограф WiFi (Зобр. 5).
Винятковість його технології полягає не лише в тому, що він поєднує в одному мініатюрному пристрої величезний діагностичний потенціал конвексного та лінійного датчиків. Його конвексна поверхня може також здійснювати сканування секторного типу (що його здійснюють фазовані кардіологічні датчики). Відтак він дозволяє обстежувати все тіло, зокрема й органи грудної клітки (серце та легені), та практикувати транскраніальний Допплер. Через поєднання в одному датчику трьох класичних видів сканування (лінійного, конвексного та секторного) його також називають портативним ехографом «3 в 1».
Портативний УЗД-апарат для сімейної медицини: діагностика будь-де
Розгляньмо переваги універсального датчика міні-ехографа WiFi на прикладі його застосування в царині сімейної медицини, для якої він є просто ідеально пристосованим. З одного боку, він забезпечує загальну ультразвукову діагностику, як і класичний сканер із трьома дротовими датчиками.

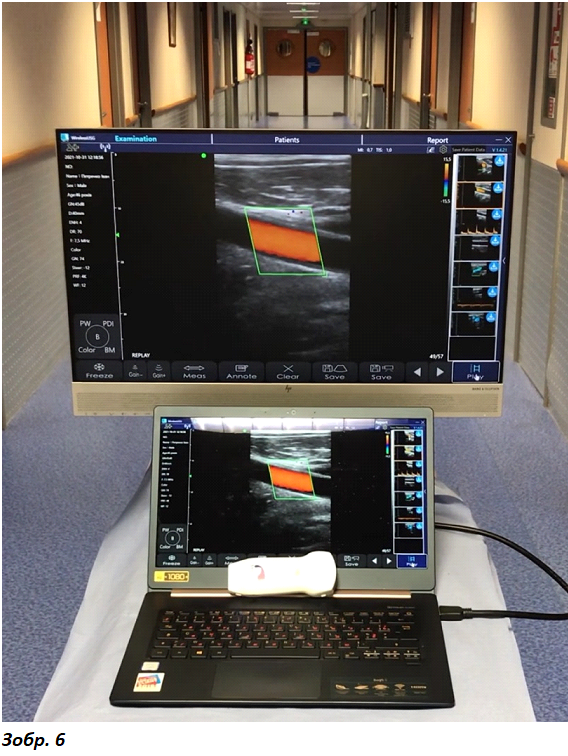

Під’єднавши міні-ехограф до ноутбука (чи стаціонарного комп’ютера) і встановивши комп’ютер/ноутбук на стіл чи візок, лікар, що вже має досвід УЗД, опиняється в звичних для себе ергономічних умовах – і водночас він приємно вражений відсутністю ваги кабеля та загальновідомих незручностей, пов’язаних із ним: плутається (надто коли під’єднано кілька датчиків), є ризик механічного пошкодження, є необхідність дезинфекції. За потреби, зображення можна афішувати на великому додатковому екрані-репетиторі – навіть більшому за розмірами, ніж екран стаціонарного УЗД сканера (Зобр. 6).
УЗД на смартфоні: амбулаторна мобільність
Водночас, у будь-який момент сімейний лікар може покласти міні-ехограф буквально до кишені – для здійснення амбулаторних обстежень, працюючи відтак через смартфон (планшет, ноутбук).

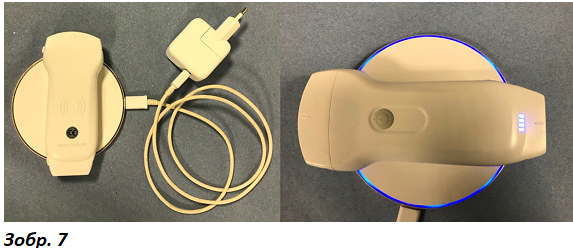

Вмонтована літієва батарея, що забезпечує більш ніж тригодинне сканування, підзаряджається не лише індукційно (досить лише класти датчика на компактний зарядний пристрій між двома обстеженнями) (Зобр. 7), а й від ноутбука і планшета (під час підзарядження датчик можна застосовувати) або ж від power bank.
Архівування, телемедицина й формат DICOM: цілковита цифровізація
Повернувшись до кабінету, лікар має можливість повторно переглянути зображення й кінопетлі (що елементарно просто архівуються у смартфоні (планшеті, ноутбуці)) та перенести їх до інформатичної системи лікувального закладу: як у класичних цифрових форматах (JPG, AVI та MP4), так і у специфічному для медицини DICOM (задля їх дальшого аналізу і здійснення вимірів).
Навіть під час амбулаторного дослідження сімейний лікар може надіслати зображення (через будь-який месенджер) колегам-експертам для телеконсультації.
Програмне забезпечення міні-ехографа: звіти, голосовий набір, PDF
Програмне забезпечення (інтерфейс українською мовою) міні-ехографа включає формування сторінок звітів, із включенням зображень (за бажанням – із помітками на їхньому тлі) і тексту (набір клавіатурою та вокально), що їх зручно надсилати месенджерами (консультантові, пацієнтові тощо), архівувати у форматі PDF і друкувати (звичайним комп’ютерним принтером).
Wi-Fi ехограф у невідкладній медицині: діагностика просто з кишені
Інша царина, де застосування універсального міні-ехографа WiFi є революційним, – це медицина невідкладних станів. Адже він не лише забезпечує застосування діагностичних протоколів невідкладної сонографії (FAST, FATE, FOCUS, BLUE, ATLS тощо), а й радикально допомагає при здійсненні діагностично-терапевтичних пункцій і судинних доступів.
Універсальний міні-ехограф WiFi (вага – 92 г) + смартфон (вага близько 150 г) + трішки гелю – ось чого відтепер досить за об’ємом і вагою для повноцінної мобільної ультразвукової діагностики!
Оскільки програмне забезпечення (безплатне) можна встановлювати в необмеженій кількості смартфонів і планшетів (як і будь-яку аплікацію), один міні-ехограф можуть використовувати декілька лікарів, кожен застосовуючи власний ґаджет.
Бездротовий ехограф у хірургії – універсальний інструмент
Універсальний міні-ехограф також є оптимальним у загальній хірургічній практиці, зовнішньо та перопераційно (в стерильному чохлі): адже навіть під час одного хірургічного втручання може виникнути потреба застосування його низько- й високочастотної сканівних кінцівок.
Спеціальні портативні датчики для кардіології: фазоване сканування

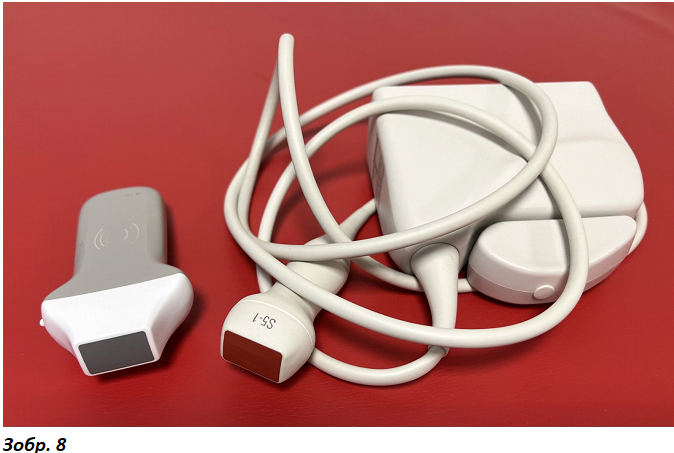

Ідеальним для дослідження серця (і для транскраніальної допплерографії) є фазоване секторне сканування. Його здійснює фазований датчик міні-ехограф WiFi (Зобр. 8).

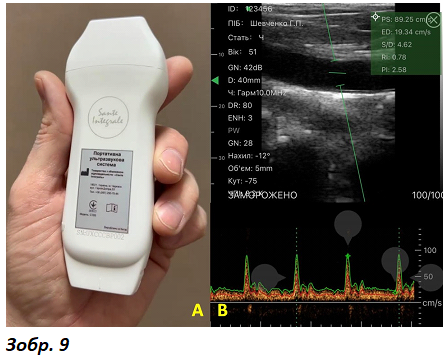

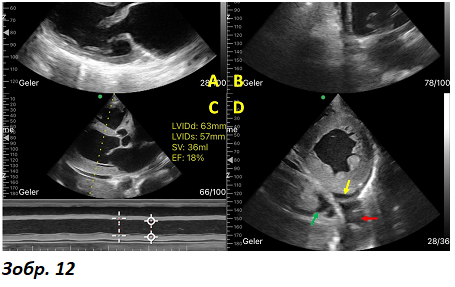

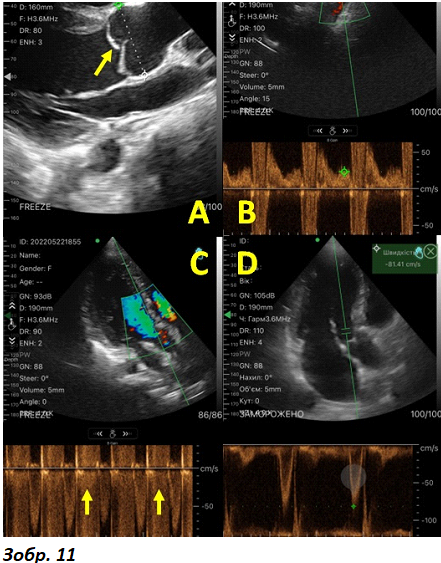

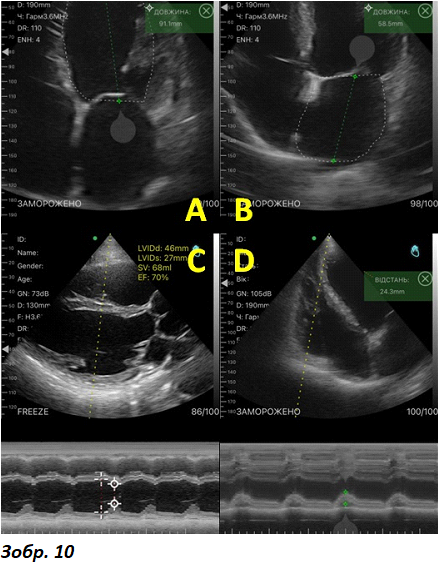

Поєднаймо в одному датчикові, за аналогією з універсальним, фазовану та лінійну кінцівки – й отримаємо фазований+лінійний датчик міні-ехограф WiFi (Зобр. 9 – 12): він забезпечує цілковиту діагностику захворювань серцево-судинної системи.
Міні-ехографи Wi-Fi для гінекології, урології, офтальмології та ортопедії

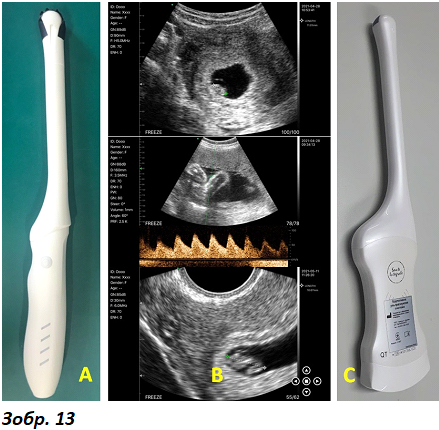

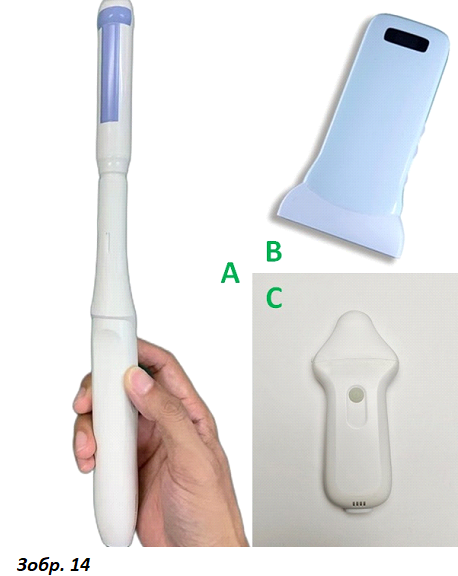

Для застосування в акушерстві та гінекології створено ендокавітарний та подвійний конвексний+ендокавітарний міні-ехографи WiFi (Зобр. 13), в урології – урологічний ендокавітарний, в офтальмології – високочастотний мікроконвексний (8,0 – 11,0 МГц), для м’язово-скелетних досліджень – довгий лінійний (85 мм) (Зобр. 14).

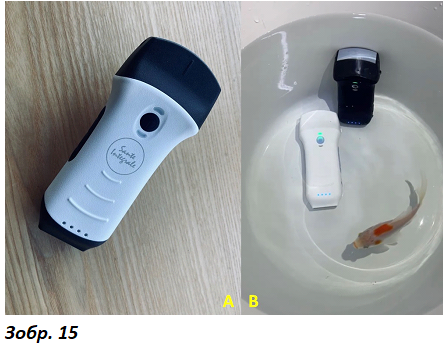

Існують також датчики лінійний високочастотний, мікроконвексний низькочастотний, підвищеної роздільної здатності (192 п’єзоелектричні елементи), з подвійною батареєю та герметичні (стандарту IPX7) (Зобр. 15).
Портативні УЗД-сканери для ветеринарії: бездротовість у дії

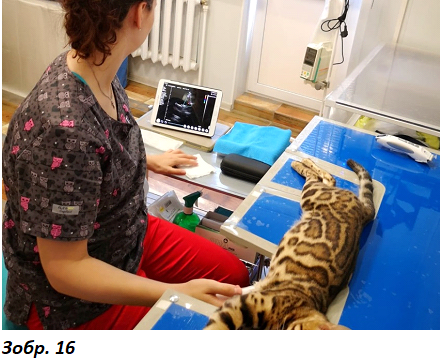

Не забуваймо і про специфічні моделі для ветеринарії, де переваги бездротовості є очевидними (Зобр. 16).
Креативні рішення: універсальний конвексний міні-ехограф Wi-Fi

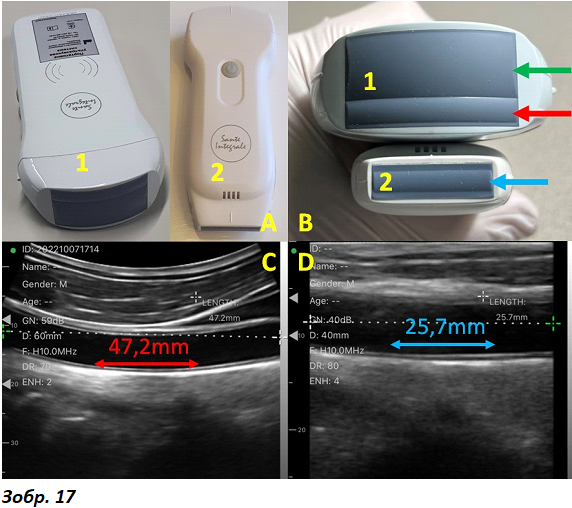

Яскравим прикладом вражаючої креативності інженерної думки є універсальний конвексний міні-ехограф WiFi (Зобр. 17). Він має лише одну сканівну поверхню, що складається з двох секторів. Один сектор є низькочастотним (3,5 – 5,0 МГц), його застосовують для дослідження черевної порожнини, серця, легень і глибоко розташованих судин кінцівок. Інший має частотний діапазон лінійної поверхні універсального датчика (7,5 – 10,0 МГц) та, відповідно, ті ж сфери застосування. Водночас його перевагою в певних діагностичних ситуаціях є значно ширший сектор високочастотної візуалізаії, що характерно для конвексного сканування.
Бюджетний портативний УЗД-апарат: доступність і надійність

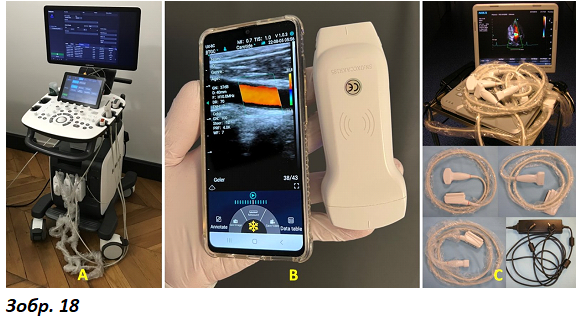

Витрати на виготовлення, транспортування, сервісне обслуговування міні-ехографа WiFi, порівняно з класичним сканером, є значно меншими – відповідною є і вартість, що робить його загальнодоступним (як, до прикладу, персональний комп’ютер). Мінімальна кількість і найвища якість електронних складових компонентів, відсутність кабелів і роз’ємів для підключення датчиків, а також механічних складових (клавіатури, трекбола тощо) є поясненням його досі не баченої в царині УЗД високої надійності в експлуатації (Зобр. 18).
Простота використання: УЗД навіть для неофітів
Завдяки продуманій до найменших дрібниць ергономіці програмного забезпечення (зокрема досконалим налаштуванням-пресетам для всіх видів досліджень), застосування міні-ехографа WiFi є елементарно простим і навіть інтуїтивним, а опанування – швидким навіть для неофітів в УЗД (такими якраз і є більшість лікарів і саме для них його створено). Програмне забезпечення регулярно поновлюється і вдосконалюється – відповідно до технологічного прогресу та неодмінно з урахуванням побажань користувачів.
УЗД в кишені — революція в клінічній медицині

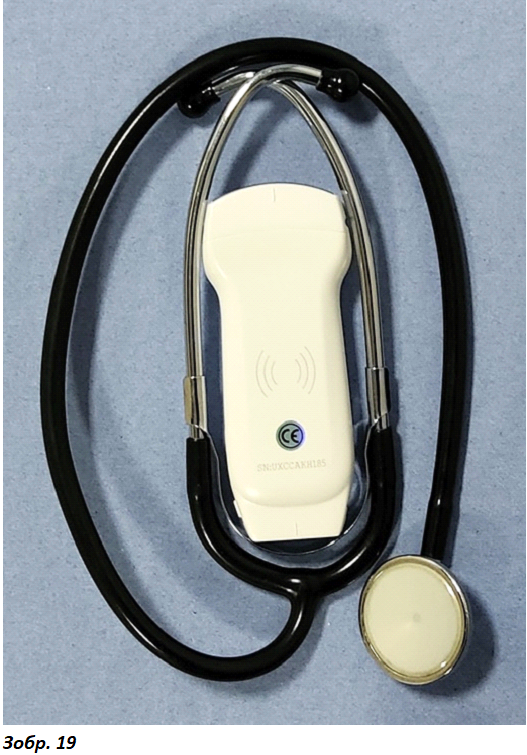

Кожен лікар є свідком, а кожен охочий – учасником (адже фінансовий аспект більше не є нездоланною перешкодою) системної революції, що на разі стрімко відбувається в медицині (її кінцевий результат складно й уявити): ультракомпактний бездротовий діагностичний ультразвуковий прилад увійшов до рутинної клінічної практики! Ймовірно, що йдеться про одну з найважливіших віх у її історії – навіть застосування аналогії з появою свого часу стетоскопа (що часто трапляється в літературі) є влучним лише частково (аби закцентувати компактність і поширеність пристрою). Адже міні-ехограф WiFi становить (підтверджений чи потенційний) інтерес практично для кожної царини медицини (тоді як коло сфер застосування стетоскопа є значно вужчим) і є не лише суто діагностичним, а й терапевтичним (забезпечення катетеризацій, пункцій, біопсій, хірургічних втручань тощо) (Зобр. 19).
Чому зростає попит на Wi-Fi ехографи
Величезний загальний інтерес медичної спільноти до мобільної ехографії WiFi зумовлюють два чинники:
⦁ компактність, бездротовість і автономність портативних міні-ехографів (без жодного компромісу щодо якості візуалізації);
⦁ доступність їх за ціною порівняно з класичними УЗД-системами.
Висновки: Wi-Fi ехограф – такою є сучасна ультразвукова діагностика!
Мобільна ехографія з використанням Wi-Fi ехографів — це справжній прорив у медичній діагностиці.
Портативні УЗД-апарати, зокрема міні-ехографи (кишенькові ультразвукові сканери, бездротові Wi-Fi датчики) дають лікарям змогу:
⦁ Здійснювати діагностику в будь-яких умовах.
⦁ Забезпечити безперечно високу якість візуалізації.
⦁ Легко архівувати, передавати й обробляти зображення.
УЗД на смартфоні, портативний УЗД для сімейних лікарів, універсальний УЗД-датчик Wi-Fi стали новим стандартом медичної практики.
Ультрасучасне УЗД-обладнання від лідера
Компанія «Санте Інтеграль», що є визнаним лідером у царині УЗД, впровадила в Україні родину найсучасніших міні-ехографів WiFi експерт-класу, від універсальних до глибоко спеціалізованих. Вони мають державну реєстрацію та інтерфейс українською мовою.
На сайті компанії https://www.santeintegrale.com.ua/
та на її сторінці у Facebook https://www.facebook.com/santeinte
розміщено:
⦁ докладну технічну інформацію про міні-ехографи WiFi;
⦁ клінічні випадки з практики українських лікарів, що застосовують різні їх моделі;
⦁ навчальний матеріал, що допомагає їх оптимально застосовувати;
⦁ а також відео, що ілюструють цей розділ та що невпинно поновлюватимуться, з огляду на стрімкий розвиток мобільної ехографії.
