Микола Мирошник. Практична Допплер-ехокардіографія
📌 «Практична Допплер-ехокардіографія» – сучасний підхід до діагностики серцевих захворювань
Дізнайтесь, як ефективно впровадити методику за допомогою ультразвукових сканерів Sante Integrale!
Сучасні лікарі потребують не лише ґрунтовних знань, а й високотехнологічного ультразвукового медичного обладнання, яке забезпечує точну УЗД-діагностику серця.
Швидке й точне обстеження – запорука своєчасного й ефективного лікування.
Книга «Практична Допплер-ехокардіографія» стане надійним посібником для лікарів, які прагнуть удосконалити свої навички, а портативні УЗД-апарати, бездротові ультразвукові датчики Wi-Fi (переносні ехографи) і стаціонарні УЗД-сканери Sante Integrale допоможуть застосувати ці знання на практиці.
📌 Доплерівський УЗД-сканер – це сучасний стандарт діагностики серцево-судинних захворювань, який розширює можливості кардіології.
УЗД в кардіології
Як, застосувавши інструменти тривимірної ехокардіографії, змоделювати віртуальне серце, що включає шлуночки, передсердя, корені аорти та легеневої артерії?
Зокрема, і про це йдеться у книзі «Практична Допплер-ехокардіографія».
Допплер-ехокардіографія
Симуляція датчика та перерізів
У який спосіб можна віртуально відтворити ехокардіографічний датчик і переріз, що з нього походить?
Змоделюймо апікальне розташування датчика в такій його просторовій орієнтації, що забезпечує класичний переріз «3 порожнини» (він перетинає ліве передсердя та лівийшлуночок, а також корінь аорти).

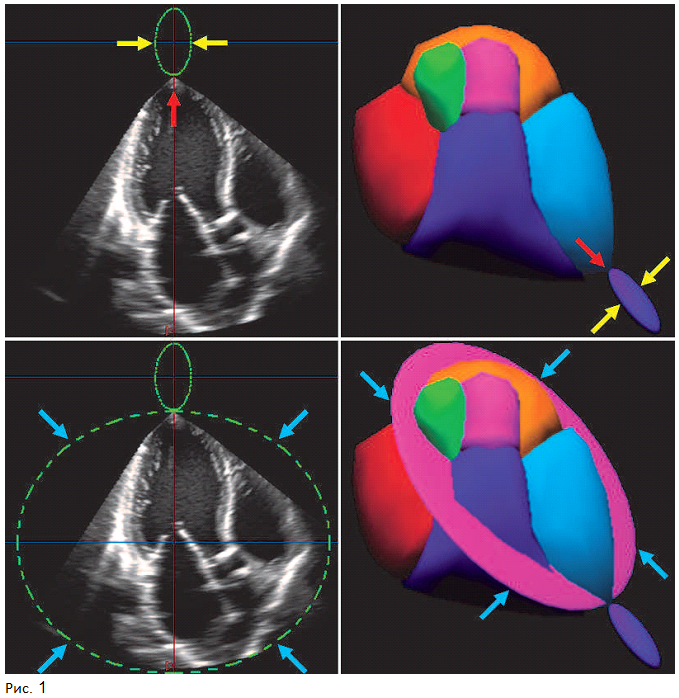

Афішуймо насамперед на екран і зображення перерізу «3 порожнини» (Рис. 1a).

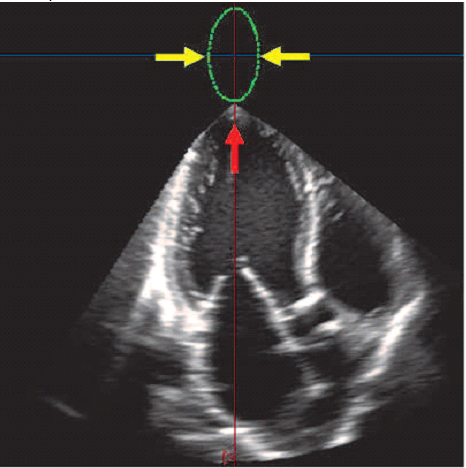

Побудуймо напроти верхівки лівого шлуночка (червона стрілка) еліпс (жовті стрілки) так, щоб його вісь співпадала з віссю лівого шлуночка.
В секторі екрана, призначеному для тривимірної візуалізації, автоматично з’являється геометрична фігура еліпсоїда (темно-фіолетового кольору, вказана жовтими стрілками) (Рис. 1b).
Просторову орієнтація цього еліпсоїда віртуально відтворює датчик, розташований в апікальному доступі та спрямований до центру мітрального отвору.
Побудуймо тепер на тлі цього ж зображення (Рис. 1c) інший еліпс (сині стрілки), значно більший за розмірами, так, щоб він охоплював усю довжину серця та виходив по боках за його межі.
Водночас у секторі тривимірної реконструкції (Рис. 1d) з’являється світло-фіолетовий еліпсоїд, що віртуально розтинає стінки серця. Він симулює переріз «3 порожнини».
Моделювання зображень, що походять із перерізів
Тривимірна ехокардіографія включає дві основні методики:
– дослідження динамічного об’єму перерізами – що можуть бути орієнтованими у просторі вільно, незалежно від розташування датчика (що неможливо у двовимірній ехокардіографії);
– тривимірна візуалізація: презентація поверхні стінок порожнин і внутрішньопорожнинних елементів так, ніби дослідник перебуває всередині серця.
Перерізи, що перетинають віртуальний динамічний об’єм, створюють зображення: контури пересічених ними анатомічних структур.

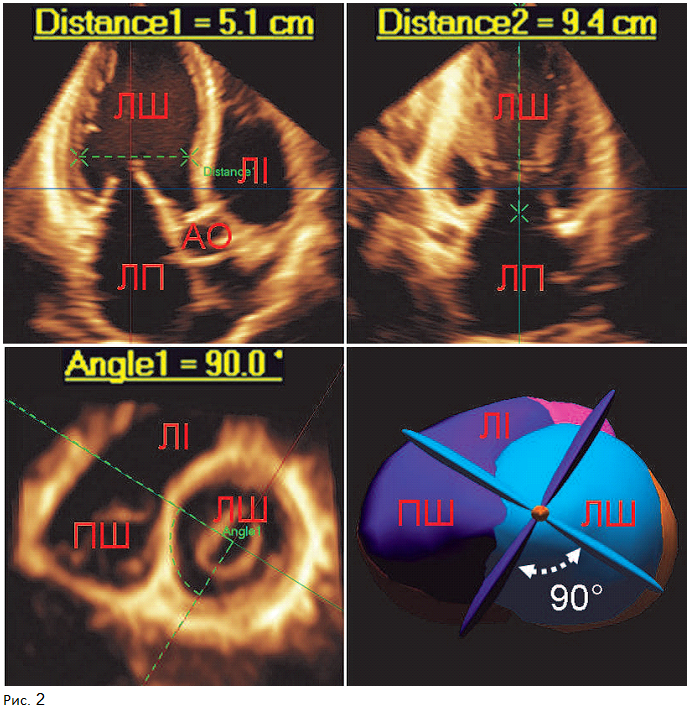

На тлі зображень можна здійснювати виміри. Наприклад, Рисунок 2a ілюструє вимір теледіастолічного діаметра лівого шлуночка (на зображенні перерізу «3порожнини»), тоді як Рисунок 2b – визначення довжини лівого шлуночка (на зображенні перерізу «2 порожнини»).
Рисунок 2c показує, на тлі зображення поперечного перерізу, вимір кута (що дорівнює 90°) між перерізами «3 порожнини» і №2 порожнини№.
Для того, аби допомогти уявити взаємну ортогональну орієнтацію перерізів «3 порожнини» (блакитного кольору ) і «2 порожнини» (фіолетового кольору), їх просторово презентовано (Рис. 2d) відносно віртуального серця, видимого з боку верхівки.
Виміри допоможуть нам порівняти різні ехотомографічні стратегії, аби обрати оптимальну.

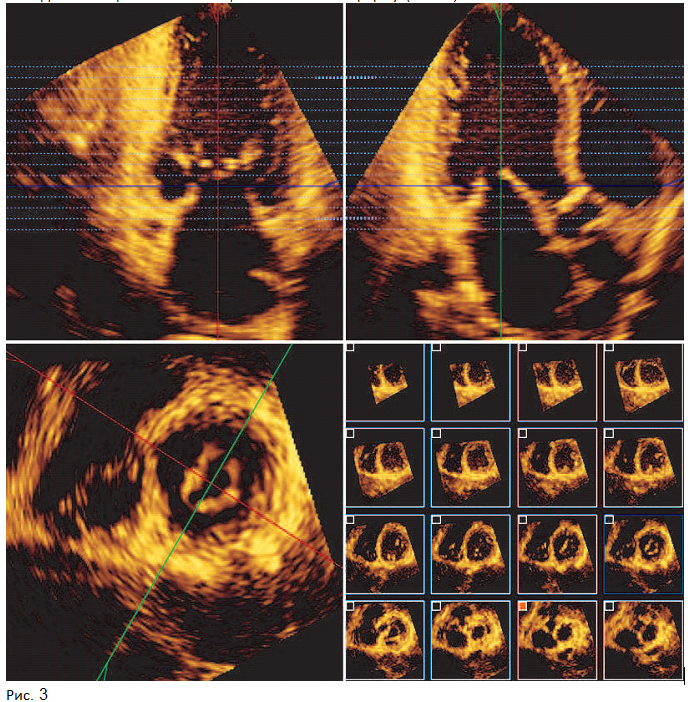

У тривимірній ехокардіографії динамічний об’єм може бути проскановано послідовним паралельним зміщенням певного перерізу (Рис. 3).
На тлі зображень, що походять із двох поздовжніх перерізів серця («2 порожнини» (a) і «3 порожнини» (b)), бачимо серію паралельних пунктирних ліній , що покривають простір між коренем аорти та апікальною третиною лівого шлуночка. Ці лінії вказують розташування 16 поперечних перерізів, що їх зображення афішовано в секторі d. Одне з цих зображень (що належить перерізові, проведеному на рівні кінцівок мітрального клапана), видно (у великому форматі) в секторі с. Інструмент програми «паралельні перерізи» дає нам змогу афішувати одночасно на одному екрані результат переміщення перерізу через визначений об’єм серця.
Тривимірна візуалізація
Цю методику тривимірної ехокардіографії, що набула значного поширення у клінічній практиці, ми застосуємо з педагогічною метою.

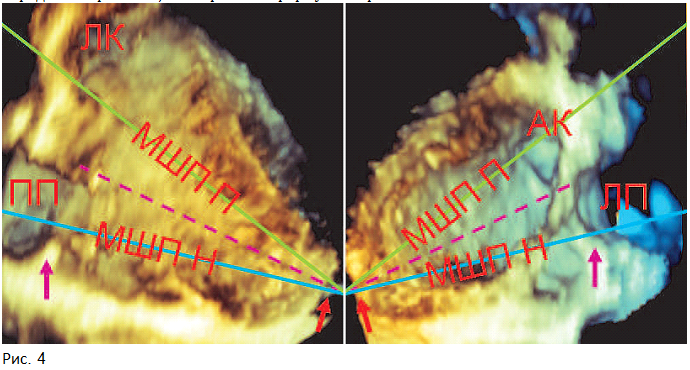

Наприклад, призначенням Рисунку 4 є пояснення принципу аналізу міжшлуночкової перетинки двома поздовжніми перерізами – «4 порожнини» і «3 порожнини».
В лівому секторі (а) дослідник віртуально перебуває всередині правого шлуночка (на рівні його медіальної третини). Його погляд спрямовано вбік міжшлуночкової перетинки. Ліворуч він бачить трикуспідальний клапан та праве передсердя за ним, праворуч – верхівку правого шлуночка.
Перетинка простягається від верхівки (червона стрілка) до трикуспідального кільця (фіолетова стрілка), поступово розширюючись на рівні легеневого інфундибулума. Вгорі видно елементи легеневого клапана (ЛК).
У правому секторі (b) ми віртуально перебуваємо в лівому шлуночку, також на рівні його медіальної третини, дивлячись убік перетинки. Вона простягається від верхівки (червона стрілка) до мітрального кільця (фіолетова стрілка). Аортальний клапан (АК) видніє у глибині підаортального каналу, понад мітральним кільцем.
З обох боків на поверхні перетинки пунктирними відтинками фіолетового кольору позначено умовну межу між її двома частинами – нижньою (МШП Н) та передньою (МШП П).
Блакитна лінія, проведена посередині нижньої перетинки, символізує напрямок перерізу «4 порожнини», тоді як зелена лінія (проведена посередині передньої перетинки) – напрямок перерізу «3 порожнини».
Яку користь лікар отримує від цієї методики?
Сучасне УЗД-обстеження серця дає змогу отримати деталізовані зображення в реальному часі, що важливо для точної діагностики серцевих патологій.
Завдяки цій методиці лікар може оптимізувати рутинні УЗД-дослідження, підвищити ефективність УЗД-діагностики й мінімізувати кількість зайвих маніпуляцій.
Використання портативних ультразвукових сканерів, Wi-Fi ультразвукових датчиків, а також апаратів УЗД для мобільного обстеження дозволяє швидко змоделювати ехотомографічні перерізи та виявити патології ще на ранніх стадіях.
📌 Портативний УЗД-апарат із кольоровим доплером Sante Integrale – це технологічне рішення для лікарів-кардіологів, яке забезпечує швидкість і точність діагностики.
Книга «Практична Допплер-ехокардіографія» – посібник для лікарів
📖 Які технічні засоби і прийоми і як застосовувати для дослідження й пояснення функціональної анатомії серця, симуляції датчика двовимірної ехокардіографії та ультразвукових перерізів, що з нього походять?
Про це також ідеться у книзі Миколи Мирошника «Практична Допплер-ехокардографія».
